产品分类：直流电源系统

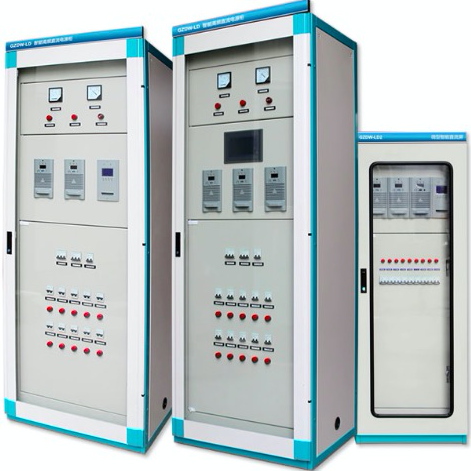

产品名称：微机型立柜式直流屏
产品型号：GZDW
应用领域：
    GZDW系统微机控制型直流屏，适用于不同电压等级的变电站、发电厂、工矿企业、电气化铁路以及高层建筑等领域，可做为高压开关、继电保护、自动装置的操作电源和控制电源。系统采用一体化设计思想，由监控模块、整流模块、绝缘检测模块、电池巡检模块、开关量检测模块、降压模块等构造，具有技术先进、配置合理、测控智能化、操作简便等特点。可与上位机通讯，方便地实现“遥测、遥控、遥信、遥调”四遥功能，是无人值守的理想直流电源设备。

产品特点
两路交流输入自动切换，确保系统正常运行
超宽的电压输入范围，电网实用性强，可用于环境相对恶劣的场所
采用高频开关电源技术，模块化设计，N+1热备份，可靠性高
整流模块采用带热插拔，在线维护，方便快捷
充电模块采用国际最新软件开关技术，转换效率高，电磁干扰小
硬件低差自主均流技术，模块间输出电流不平衡度典型值±3%
监控可选用液晶屏、触摸屏、彩色触摸屏，大屏幕图文显示，界面友好丰富，操作简单方便
监控实时对系统运行实施全面检测和控制
监控可自动对蓄电池电压充放电电流及蓄电池温度补偿精确管理，具有过欠压、过温告警及故障告警
具备手动、自动调压压功能及支路绝缘检测功能
可靠的防雷和高度的绝缘保护措施，确保系统和人身安全
提供RS232、RS485两种通讯接口，和RTU、CDT、MODBUS三种通讯规约选择
备有扩展接口可接入外部其他设备

GZDW微机型立柜式直流屏主要技术参数
类     别	名  称	指     标
		220V系列	110V系列
输   入   参   数	输 入 方 式	单相电源L/N/PE或者三相四线制
	输 入 电 压	80-285Vac或者380%Vac±15
	频 率	45-55Hz
输   出   参   数	直 流 馈 出 回 路	依据实际情况确定
	浮 充 电 压	198-260Vdc	99-130 Vdc
	均 充 电 压	220-320 Vdc	110-160Vdc
	纹 波 系 数	≤0.5%（典型值0.5%）
	稳 压 精 度	≤0.5%（典型值0.1%）
	稳 流 精 度	≤±0.5%
	充 电 模 块 间 电 流不 均 衡 度	≤±0.5%（典型值3%，50%-100%额定负载）
保  护  参  数	输 入 过 压 切 换 点	470±5Vac
	输 入 欠 压 切 换 点	324±4Vac
	充电模块输出欠压告警	198V	99V
绝  缘  特  性	输 出 对 地	2KVac，漏电流≤30mA，时间1min，无飞弧
	输 入 对 地
	输 入 对 输 出
环  境  温  度	工 作 环 境 温 度	0゜C-40゜C
	储 存 环 境 温 度	-25一70゜C
音   响   噪   音		≤55dB
机  械  参  数	单 个 机 柜 外 形 尺寸（高×宽×深）	2260mm×800mm×600mm
	单个机柜重量	＜200kg（不包含模块、监控单元和降压硅链）


本公司另有GZDW壁挂直流屏系列（110V/220V/;12—38AH）,为小容量直流操作电源系统专项制作。一体化设计，
体积小，结构简单，适宜壁挂使用，具有与自动化系统连接的接口，能独立构成系统。
